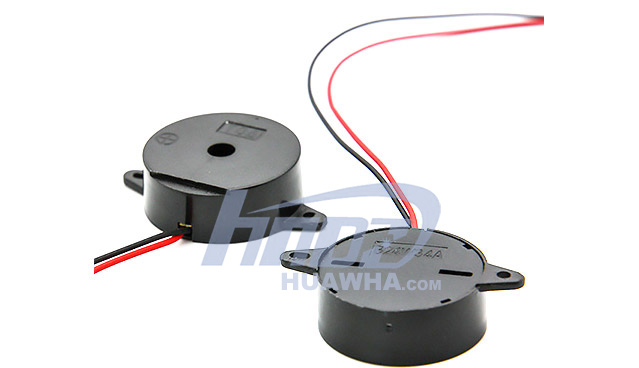

HND-2495 - 壓電有源蜂鳴器
1、技術規格
產品測試條件：溫度：5～35℃， 濕度：45%～85%R.H.， 氣壓：860 ～1060hPa。
標準測試條件：溫度：25±3℃, 濕度：60±10%R.H. 氣壓：860 ～1060hPa 。
| 1 | 額定電壓 | 12VDC |
| 2 | 工作電壓 | 6-15 VDC |
| 3 | 額定電流(mA) | Max.30mA, at 12VDC |
| 4 | 輸出音壓(dB)10cm | Min.100dB, at 12VDC |
| 5 | 諧振頻率(Hz) | 3400±300 Hz |
| 6 | 音調 | Continuous |
| 7 | 工作溫度(℃) | -20 - +70℃ |
| 8 | 儲存溫度(℃) | -30 - +80℃ |
| 9 | 環保 | Yes |
| 10 | 凈重 | Approx 3g |

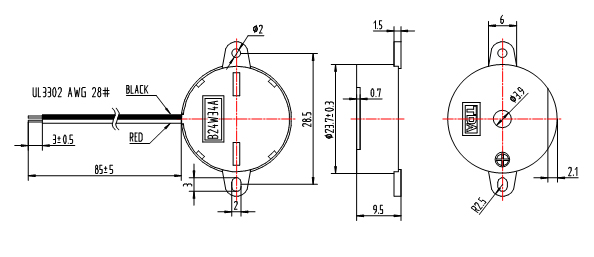

2、尺寸圖 單位: mm 基本公差: 除特殊注明外，一般公差為±0.5mm
*外殼材質: 黑色 ABS
3、可靠性測試
在下面任何一項測試后都要符合以下標準，外觀和電性能(除聲壓外)上不能有不良或衰減現象出現，聲壓不能低于規格說明書的最低聲壓的10dB。
3.1壽命測試
將測試件置于25±10℃的溫度下，輸入額定電壓、占空比為1/2的諧振頻率方波測試96小時。
3.2高溫測試
將測試件置于+80℃的溫度下存放96小時，取出置于常溫下3小時而后測試。
3.3低溫測試
將測試件置于-30℃的溫度下存放96小時，取出置于常溫下3小時而后測試。
3.4濕度測試
將測試件置于溫度+40±3℃,濕度90%～95%的條件下持續48小時，再置于室溫下6小時而后測試。
3.5溫度沖擊測試
將測試件置于以下溫變條件下：70℃2小時→-20℃2小時(1周期)，做完一個周期實驗，過1個小時后再繼續下一次實驗，總測試周期數: 10個周期。
3.6落地測試
將測試件標準包裝后(包裝盒的3個邊6個面)從1.2米的高度下跌落到厚木板或5厘米厚的硬木板上。
3.7機械振動測試
按以下條件實驗后再測試：振速:1000次/分；振幅:1.5毫米；時間: 1小時更換一個自由度方向共3個自由度方向。
注意:
需避免無關材料進入產品內，無關材料如：磁性材料、水溶性的材料、腐蝕性的氣體等。因為這些無關材料將會影響產品的電性能。
4、電性能及聲音測試條件

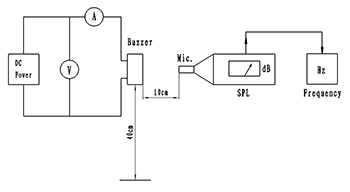

a)測試電路 b)測試裝置
