HN-1614 - 電磁無源蜂鳴器
1.測試條件
產品測試條件：溫度：5～35℃， 濕度：45%～85%R.H.， 氣壓：860 ～1060hPa。
標準測試條件：溫度：25±3℃, 濕度：60±10%R.H. 氣壓：860 ～1060hPa
| 1 | 額定電壓(Vo-p) | 6 Vo-p |
| 2 | 工作電壓(Vo-p) | 4～8 Vo-p |
| 3 | 額定電流(mA) | Max.40mA ,at 2048Hz 50% duty Square Wave 6Vo-p |
| 4 | 輸出音壓(dB)10cm | Min. 85dB,at 2048Hz 50% duty Square Wave 6Vo-p |
| 5 | 電阻（Ω） | 45±5Ω |
| 6 | 諧振頻率(Hz) | 2048Hz |
| 7 | 工作溫度(℃) | -20℃～+70℃ |
| 8 | 儲存溫度(℃) | -30℃～+80℃ |
| 9 | 凈重(g) | Approx 4.6g |
| 10 | 環保 | Yes |

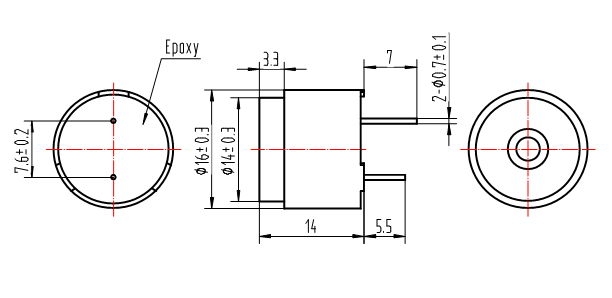

2.尺寸圖 單位: mm
*基本公差: 除特殊注明外，一般公差為±0.5mm
*外殼材料:Black Noryl
3.電性能及聲音測試條件

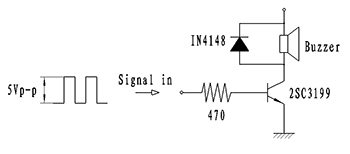

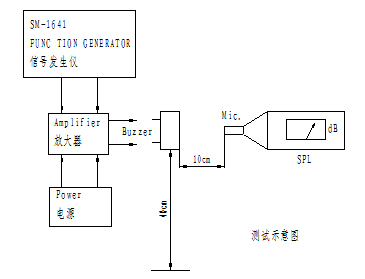

測試電路 測試裝置
諧振頻率是占空比為50% 的方波，信號電壓要足夠讓晶體管飽和工作。

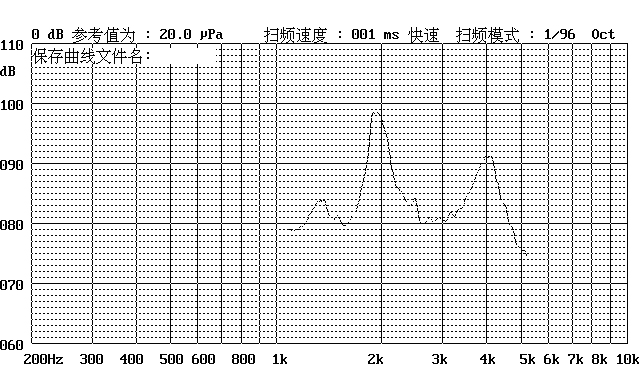

4．頻響曲線
在6Vo-p占空比為50%的方波,測試距離為10cm的條件
5.可靠性測試
在下面任何一項測試后都要符合以下標準，外觀和電性能(除聲壓外)上不能有不良或衰減現象出現，聲壓不能低于規格說明書的最低聲壓的10dB。
壽命測試
將測試件置于25±10℃的溫度下，輸入額定電壓、占空比為1/2的諧振頻率方波測試96小時。
高溫測試
將測試件置于+80℃的溫度下存放96小時，取出置于常溫下3小時而后測試。
低溫測試
將測試件置于-30℃的溫度下存放96小時，取出置于常溫下3小時而后測試。
濕度測試
將測試件置于溫度+40±3℃,濕度90%～95%的條件下持續48小時，再置于室溫下6小時而后測試。
溫度沖擊測試
將測試件置于以下溫變條件下：70℃2小時→-20℃2小時(1周期)，做完一個周期實驗，過1個小時后再繼續下一次實驗，總測試周期數: 10個周期。
落地測試
將測試件標準包裝后(包裝盒的3個邊6個面)從1.2米的高度下跌落到厚木板或5厘米厚的硬木板上。
機械振動測試
按以下條件實驗后再測試：振速:1000次/分；振幅:1.5毫米；時間: 1小時更換一個自由度方向共3個自由度方向。
注意:
需避免無關材料進入產品內，無關材料如：磁性材料、水溶性的材料、腐蝕性的氣體等。因為這些無關材料將會影響產品的電性能。
